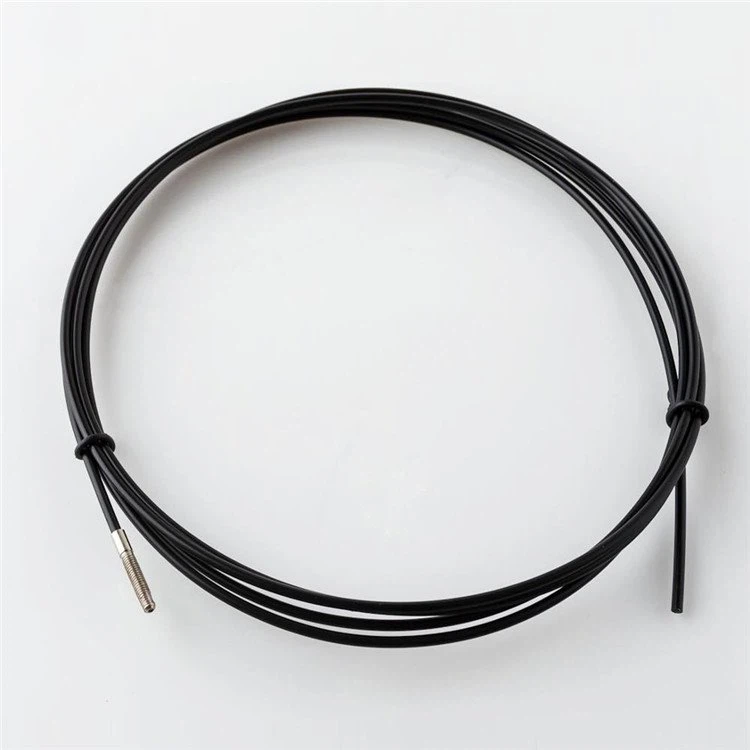

Dây vá cảm biến sợi quang nhựa dòng M4

Dây vá cảm biến sợi quang nhựa dòng M4 là một thành phần truyền dẫn quang giao diện nhỏ thích ứng với không gian lắp đặt nhỏ trong lĩnh vực cảm biến công nghiệp. Cấu hình lõi của nó bao gồm đầu nối ren M4 và sợi nhựa (POF). Với kích thước nhỏ gọn và khả năng truyền tín hiệu ổn định, nó thường được sử dụng trong các tình huống kiểm tra phôi chính xác.

Thân sợi quang bằng nhựa: Lõi chủ yếu sử dụng sợi quang nhựa PMMA, với các thông số kỹ thuật lõi phổ biến bao gồm kết hợp 0,25mm*{1}}mm và 0,5mm, có thể thích ứng với dải đèn đỏ 650nm thường được sử dụng. Một số model sử dụng cáp quang nhập khẩu của Nhật Bản để đảm bảo đường truyền ổn định. Đối với nhu cầu kiểm tra độ chính xác, một số kiểu máy có thể thu tín hiệu từ phôi nhỏ tới 0,05 mm và độ suy giảm truyền dẫn trong khoảng cách ngắn đáp ứng yêu cầu về độ trung thực tín hiệu của cảm biến chính xác.

Đầu nối thu nhỏ M4: Được trang bị đầu nối ren M4×0,7 đường kính ngoài 4mm. Đầu hầu hết được làm bằng thép không gỉ, mang lại độ bền cơ học cao. Khóa ren tăng cường độ ổn định của kết nối và thích ứng với không gian lắp đặt hạn chế. Một số kiểu máy cũng có một sợi M2.6×0.45 dành riêng để thêm ống kính chuyển đổi từ xa nhằm mở rộng phạm vi phát hiện. Đầu sợi quang trải qua quá trình đánh bóng 4{10}}giai đoạn, mang lại độ phẳng và độ mịn tuyệt vời ở mặt cuối, giúp giảm hiện tượng mất tín hiệu quang.

Cấu trúc bảo vệ và gia cố: Vỏ cáp thường có thông số kỹ thuật đường kính nhỏ như 1,0 mm và 1,3 mm, một số được làm bằng-polyetylen liên kết chéo; ống sợi quang được làm bằng ống mao dẫn ủ, có thể uốn thành hình dạng bất thường để thích ứng với hệ thống cáp phức tạp. Một số sản phẩm có thiết kế gia cố ở những khu vực quan trọng và cũng tương thích với các phương thức kết nối cắt tự do, cho phép điều chỉnh độ dài dễ dàng-tại chỗ theo khoảng cách lắp đặt.

Ghi chú

Khoảng cách phát hiện thay đổi tùy theo bộ khuếch đại khác nhau và kích thước của đối tượng được phát hiện.

Chiều dài của cáp cảm biến có thể được tùy chỉnh theo yêu cầu của khách hàng.

Ghi chú

Khoảng cách phát hiện thay đổi tùy theo bộ khuếch đại khác nhau và kích thước của đối tượng được phát hiện.

Chiều dài của cáp cảm biến có thể được tùy chỉnh theo yêu cầu của khách hàng.

Thích hợp cho không gian lắp đặt hạn chế: M4 là một tiêu chuẩn giao diện nhỏ dành cho cảm biến công nghiệp, giúp nó phù hợp hơn cho việc lắp đặt trong các thiết bị hạn chế về không gian-như linh kiện điện tử và dụng cụ chính xác so với dòng M6 ​​. Nó cung cấp sự linh hoạt đặc biệt trong các tình huống cáp dày đặc.

Khả năng thích ứng cao để phát hiện chính xác: Lõi sợi có đường kính-nhỏ kết hợp với các đầu nối đất có độ chính xác-cao cho phép thu tín hiệu chính xác từ các phôi gia công nhỏ, khiến nó đặc biệt thích hợp để truyền tín hiệu cảm biến từ các linh kiện điện tử và phần cứng nhỏ.

Dễ dàng cài đặt và bảo trì: Hỗ trợ các chiều dài cắt tự do; một số bộ dụng cụ bao gồm bộ cắt cáp quang để-điều chỉnh kích thước nhanh chóng tại chỗ. Phương thức kết nối ren dễ vận hành, cho phép cắm và rút nhanh để bảo trì ngay cả trong môi trường đông đúc.

Nó được sử dụng rộng rãi trong các lĩnh vực như thiết bị cảm biến hình ảnh, robot công nghiệp, chế biến và đóng gói thực phẩm, kiểm tra độ chính xác của thiết bị tự động và sản xuất ô tô.
